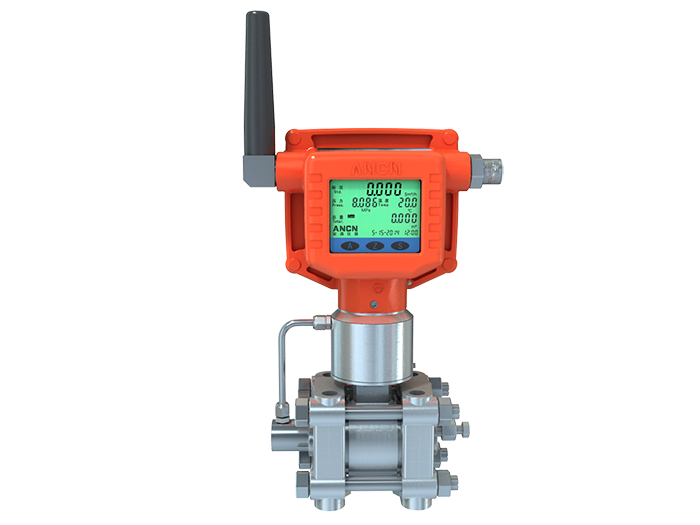

无线多参量流量变送器ACF-Z1

品牌:安森仪器

西安安森智能仪器有限公司多参量流量变送器系列产品无线多参数流量变送器ACF-Z1产品介绍

型号:ACF-Z1

类别:无线多参数流量变送器

400-005-8656




数字压力表ACD-200背面展示图1




















  ACF-Z1无线多参量流量变送器是安森仪器在引进德国恩德斯豪斯(E+H)公司”单晶硅差压传感器的基础上,精心打造的多功能智能差压流量变送器。集差压传感器、静压传感器、温度传感器、流量积算仪于一体,可配合差压式节流检测装置(V锥、喷嘴、孔板、均速管阿牛巴等)构成一体化差压流量计。针对所测量介质(如天然气、蒸汽、水等)的数学模型进行运算,直接显示所测介质的体积或质量的瞬时流量和累计流量。集成了时下流行的2种工业无线通信方式:ZigBee、WirelessHART,采用了先进微功耗器件以及完善的软件管理技术,具有数据报警、数据突发、仪表故障、电池报警等优先处理机制,确保数据监控及仪表状态的实时性,内置电池确保贸易计量安全。实现远程实时监控,无线传输,无需现场布线,省去普通仪表需要现场布线的麻烦,节省了人力及施工成本。该仪表设计先进、品种规格齐全、安装使用简便,是传统差压式流量计系统的革命性创新产品。

产品专利

2011年款产品展示

产品专利

  实用新型专利证书
  ①ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
  ②ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
  ③ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》
  外观设计专利证书

ZL 2013 3 0412222.0  《仪表表头》



  本产品通过电磁兼容测试,标准引用:
  GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
  GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
  GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
  GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
  GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验

  天然气压缩流量计算标准引用:
  GB/T 21446-2008 用标准孔板流量计测量天然气流量

  天然气压缩因子计算标准引用:
  GB/T 17747.1-2011 天然气压缩因子的计算 第1部分:导论和指南
  GB/T 17747.2-2011 天然气压缩因子的计算 第2部分:用摩尔组成进行计算
  GB/T 17747.3-2011 天气然压缩因子的计算 第3部分:用物性值进行计算
  GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法


  防爆认证相关标准引用:
  GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求
  GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备

  其他认证与引用标准:
  本公司通过ISO 19001:2008国际质量管理体系认证
  本产品执行企业标准:Q/AC J03 02-2017 多参量流量变送器
  本产品型式批准号:12F104-61


  节流件设计计算标准引用:
  GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分:一般原理和要求
  GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分:孔板
  GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴
  GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部:文丘里管



  防爆标志

ExdⅡBT6 Gb

  防爆合格证编号
  CNEx17.1300


  -微功耗、内置电池,停电仍可采集和积算,确保贸易安全
  -体积小、多参量、可连接多种节流装置构成一体化流量计
  -内置多种节流装置运算模型,符合天然气计量标准
  -具有静压补偿和温度补偿技术,精度高,稳定性好
  -实验室参数标定、无需实流标定

产品特点
  -具有‘MTC温度补偿技术’注①的传感器单元和电子单元
  -具有静压补偿技术,确保流量检测精度
  -独特的一体化压力、差压传感器设计(已申请专利)
  -外部安装的高精度温度传感器,保证补偿计算的精度
  -备用电池设计,停电自动切换,保证仪表的计量稳定和贸易安全
  -现场组态或远程组态内部重要参数,方便运行维护
  -可同时显示瞬时流量、累计流量、差压、温度、压力等参数
  -独特的抗干扰设计,适合射频、电磁和变频器场合
  -采用ISM 2.4GHz免费频段,无线传输,无需现场布线,减少了人力及施工成本
  注 ① :MTC:Multiple temperature compensation(多元温度补偿)采用多个温度传感器对主传感器和电子装置分别进行细致的温度特性录取、运算补偿,大大提高仪表的温度特性。

产品参数
  显示内容

        内置电池
  3.6V工业锂电自动切换供电设计,可连续使用约2年。

  传感器测量范围和精度

  环境温度
  (-30~70)℃

  相对湿度
  (5~95)%RH

  大气压力
  (70~106)kPa

  防护等级
  IP65

  无线频段
  ISM(2.4~2.5)GHz(IEEE 802.15.4 DSSS)

  无线认证
  a、Zigbee:FCC ID: MCQ-XBS2C,IC: 1846A-XBS2C
  b、WirelessHART:IEC 62591 HART,GB/T 29910.1~6-2013  HART

  无线协议
  a、Zigbee:Zigbee 2007(兼容中石油油气生产物联网A11-GRM通讯协议)
  b、WirelessHART:IEC62591

  接收灵敏度
  a、ZigBee:-100dBm
  b、WirelessHART:-95dBm

  发射功率
  8dBm(6.3mW)

  通讯距离
  300m、800m

  网络安全
  AES-128加密算法、网络认证及网络授权

  抗扰能力
  自动跳频技术
