▍ 产品概述

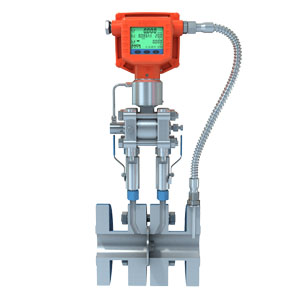

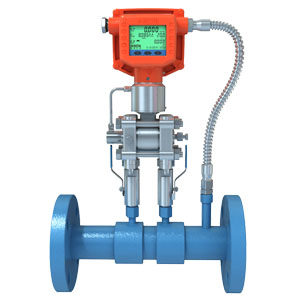

ACF-1PZ一体化智能喷嘴流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。ACF-1-PZ 一体化喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。与差压变送器配套使用，可测量液体、蒸汽、气体的流量，广泛应用于石油、化工、冶金、电力、轻工等行业。
▍ 工作原理

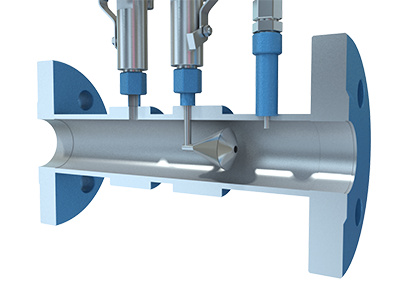

喷嘴流量计的测量原理是依据流体力学的节流原理，充满管道的流体，流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。
实用新型专利证书
①ZL 2012 2 0299081.6 《一体化静压、差压检测装置》
②ZL 2011 2 0549792.X 《一种一体化多参量差压流量计》
③ZL 2013 2 0529448.3 《一种一体化多参量流量仪表表头》
外观设计专利证书
④ZL 2013 3 0412222.0 《仪表表头》
①ZL 2012 2 0299081.6 《一体化静压、差压检测装置》
②ZL 2011 2 0549792.X 《一种一体化多参量差压流量计》
③ZL 2013 2 0529448.3 《一种一体化多参量流量仪表表头》
外观设计专利证书
④ZL 2013 3 0412222.0 《仪表表头》
▍ 引用标准
本产品通过电磁兼容测试，标准引用：
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验
天然气压缩流量计算标准引用：
GB/T 21446-2008 用标准孔板流量计测量天然气流量
天然气压缩因子计算标准引用：
GB/T 17747.1-2011 天然气压缩因子的计算 第1部分：导论和指南
GB/T 17747.2-2011 天然气压缩因子的计算 第2部分：用摩尔组成进行计算
GB/T 17747.3-2011 天气然压缩因子的计算 第3部分：用物性值进行计算
GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法
防爆认证相关标准引用：
GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d” 保护的设备
其他认证与引用标准：
本公司通过ISO 19001：2008国际质量管理体系认证
本产品执行企业标准：Q/AC J03 02-2017 多参量流量变送器
本产品型式批准号：12F104-61
节流件设计计算标准引用：
本产品通过电磁兼容测试，标准引用：
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验
天然气压缩流量计算标准引用：
GB/T 21446-2008 用标准孔板流量计测量天然气流量
天然气压缩因子计算标准引用：
GB/T 17747.1-2011 天然气压缩因子的计算 第1部分：导论和指南
GB/T 17747.2-2011 天然气压缩因子的计算 第2部分：用摩尔组成进行计算
GB/T 17747.3-2011 天气然压缩因子的计算 第3部分：用物性值进行计算
GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法
防爆认证相关标准引用：
GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d” 保护的设备
其他认证与引用标准：
本公司通过ISO 19001：2008国际质量管理体系认证
本产品执行企业标准：Q/AC J03 02-2017 多参量流量变送器
本产品型式批准号：12F104-61
节流件设计计算标准引用：
GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和要求
GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分：孔板
GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴
GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部：文丘里管
▍ 防爆认证
防爆标志
ExdⅡBT6 Gb
防爆合格证编号
CNEx17.1300
GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分：孔板
GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴
GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部：文丘里管
▍ 防爆认证
防爆标志
ExdⅡBT6 Gb
防爆合格证编号
CNEx17.1300
▍ 产品特点
-特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量；
-测量精度不受流体介质介电常数等特性的影响和限制；
-楔形件结构设计特殊，有导流作用，防堵塞，具有自清洁能力，无滞流区；
-具有流体粘度变化、温度变化、密度变化等补偿功能；
-抗振动、抗冲击、抗脏污、抗腐蚀；
-楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低；
-无运动部件、无磨损，长期使用时不需要重新标定，永久压损比孔板小；
-耐高低温，耐高压，可测气体、液体、蒸汽，适用范围广；
-同时显示累计流量、瞬时流量、压力、温度；
-输出4通道（4~20）mA标准电流信号及RS485标准通讯接口；
▍ 产品参数
-输出4通道（4~20）mA标准电流信号及RS485标准通讯接口；
▍ 产品参数
公称通径
DN20～DN1000
公称压力
（0～32）MPa
（0～32）MPa
介质温度
（-50～700）℃
系统精度
0.5级、1级、1.5级、2.0级、3.0级
量程比
4 ：1
直管段要求
前10D，后5D
连接方式
法兰夹持式，管道焊接式、一体嵌入式
环境温度
（-30～70）℃
供电方式
外供电源：（7~30）V直流，工作电流小于40mA
内置电池：3.6V工业锂电池，可连续工作2年
输出方式
a、RS485通讯接口，标准MODBUS协议
b、4通道（4~20）mA标准电流信号，精度0.1%FS
a、RS485通讯接口，标准MODBUS协议
b、4通道（4~20）mA标准电流信号，精度0.1%FS
