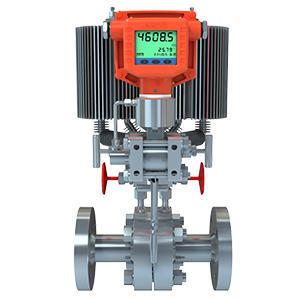

ACF-1PHKB一体化智能平衡流量计是在孔板、喷嘴节流件上增加了平衡孔，极大地降低了涡流、振动和信号噪声，流场稳定性明显提高，使线性度和重复性精度得到很大提升，同时在小流量时能得到更好的测量效果，扩大了孔板、喷嘴流量计的测量范围。平衡孔的整流效果，缩短了孔板、喷嘴前后直管段的长度要求，从而降低了现场的安装要求，同时也减小了系统的永久压力损失。平衡流量计可测量液体、蒸汽、气体的流量，广泛应用于石油、化工、冶金、电力、轻工等行业。





　　充满管道的流体流经与管道同轴的喷嘴时，流束将通过平衡喷嘴和平衡孔流出，从而使流速增加，静压降低，于是在喷嘴的前后产生了差压，流速越大，差压也越大，所以通过测量差压的大小来测量流经管道流量的大小。这种测量方法是以能量守恒定律和流动联系方程为基础，测量流体流量的大小。

2011年款产品展示



　　-流量测量范围宽，量程比大于10:1；
　　-适合测量相对干净的介质，测量精度高，重复性好；
　　-圆弧形设计，耐磨性好，具有稳流功能，耐用性优于平衡孔板；
　　-直管段要求低，压损小，适合贸易计量，适合天然气站内计量；
　　-耐高低温，耐高压，可测气体、液体、蒸汽，适用范围广；
　　-同时显示累计流量、瞬时流量、压力、温度；
       -输出4通道（4~20）mA标准电流信号及RS485标准通讯接口；

　　本产品通过电磁兼容测试，标准引用：
　　GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
　　GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
　　GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
　　GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
　　GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验

　　天然气压缩流量计算标准引用：
　　GB/T 21446-2008 用标准孔板流量计测量天然气流量

　　天然气压缩因子计算标准引用：
　　GB/T 17747.1-2011 天然气压缩因子的计算 第1部分：导论和指南
　　GB/T 17747.2-2011 天然气压缩因子的计算 第2部分：用摩尔组成进行计算
　　GB/T 17747.3-2011 天气然压缩因子的计算 第3部分：用物性值进行计算
　　GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法

　　防爆认证相关标准引用：
　　GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
　　GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d” 保护的设备

　　其他认证与引用标准：
　　本公司通过ISO 19001：2008国际质量管理体系认证
　　本产品执行企业标准：Q/AC J03 02-2017 多参量流量变送器
　　本产品型式批准号：12F104-61

　　节流件设计计算标准引用：

　　GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和要求
　　GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分：孔板
　　GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴
　　GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部：文丘里管


　　防爆标志
　　ExdⅡBT6 Gb

　　防爆合格证编号
　　CNEx17.1300


　　公称通径
　　DN20～DN1000

　　公称压力
　　（0～32）MPa
