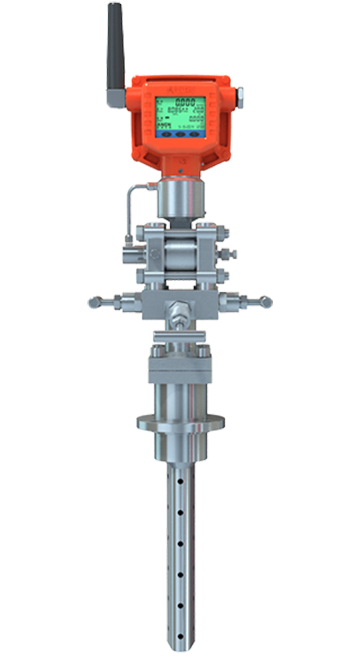

一体化无线威力巴流量计ACF-Z1WLB

品牌:安森仪器

西安安森智能仪器有限公司无线通讯仪表系列产品一体化无线威力巴流量计ACF-Z1WLB产品介绍

型号:ACF-Z1WLB

类别:一体化无线威力巴流量计

400-005-8656

  ACF-Z1WLB一体化无线威力巴流量计结构简单,无可动部件、长期使用稳定可靠,精度高。标准化程度高,线性好。可直接测量管道中各种流体的流量其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板流量计的理想产品。阿牛巴可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和气体的流量测量。




  当充满管道的流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。流量探头能精确地检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。

产品专利

2011年款产品展示


  实用新型专利证书
  ①ZL 2008 2 0028605.1  《数字仪表的按键和显示装置》
  ②ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
  ③ZL 2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路》
  ④ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
  ⑤ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》

  外观设计专利证书
  ⑥ZL 2013 3 0412222.0  《仪表表头》



  本产品通过电磁兼容测试,标准引用:
  GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
  GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
  GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
  GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
  GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验

  天然气压缩流量计算标准引用:
  GB/T 21446-2008 用标准孔板流量计测量天然气流量

  天然气压缩因子计算标准引用:
  GB/T 17747.1-2011 天然气压缩因子的计算 第1部分:导论和指南
  GB/T 17747.2-2011 天然气压缩因子的计算 第2部分:用摩尔组成进行计算
  GB/T 17747.3-2011 天气然压缩因子的计算 第3部分:用物性值进行计算
  GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法


  防爆认证相关标准引用:
  GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求
  GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备

  其他认证与引用标准:
  本公司通过ISO 19001:2008国际质量管理体系认证
  本产品执行企业标准:Q/AC J03 02-2017 多参量流量变送器
  本产品型式批准号:12F104-61


  节流件设计计算标准引用:
  GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分:一般原理和要求
  GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分:孔板
  GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴
  GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部:文丘里管



  防爆标志

ExdⅡBT6 Gb

  防爆合格证编号
  CNEx17.1300


  -可测量多种介质,应用范围广泛--精度高、量程比大;
  -探头取压孔本质防堵,测量信号稳定、波动小;
  -管道永久压损低,安装费用低,基本免维护;
  -结构简单、安全可靠、寿命长,适用于单井天然气、煤层气计量;
  -耐高低温,耐高压,可测气体、液体、蒸汽,适用范围广;
  -同时显示累计流量、瞬时流量、压力、温度;

  公称通径
  DN20~DN1000

  公称压力
  (0~32)MPa

  介质温度
  (-50~700)℃

  系统精度
  0.5级、1级、1.5级、2.0级、3.0级

  量程比
  20:1

  直管段要求
  前12D,后(5~8)D

  连接方式
  插入式法兰,插入式螺纹、管道式法兰、管道式螺纹

  环境温度
  (-30~70)℃

  供电方式
  内电:3.6V工业锂电池


  无线频段
  ISM(2.4~2.5)GHz(IEEE 802.15.4 DSSS)

  无线认证
  a、Zigbee:FCC ID: MCQ-XBS2C,IC: 1846A-XBS2C
  b、WirelessHART:IEC 62591 HART,GB/T 29910.1~6-2013  HART

  无线协议
  a、Zigbee:Zigbee 2007(兼容中石油油气生产物联网A11-GRM通讯协议)
  b、WirelessHART:IEC62591

  接收灵敏度
  a、ZigBee:-100dBm
  b、WirelessHART:-95dBm

  发射功率
  8dBm(6.3mW)

  通讯距离
  300m、800m

  网络安全
  AES-128加密算法、网络认证及网络授权

  抗扰能力
  自动跳频技术


  外形尺寸
  (单位:mm)
