丨概述
ACQD系列紧急切断阀（以下简称：紧急切断阀）是依据JB/T13885和GB/T12224设计、生产和检验的一种安全阀；该阀主要安装在天然气井口外输管线上，用于限制管线内介质压力处于安全压力范围内；也可用于防止现场发生火灾时，紧急切断气井外输管线。
ACQD系列紧急切断阀是我公司经过2年研发而成的智能紧急切断阀，具有完全自主知识产权，相关专利多达6项，其中发明专利2项。该阀具有超压、欠压和环境温度异常自动快速切断功能，切断响应时间≤1s；该阀不仅能手动开关，而且在较低的功耗下实现电动开关和远程控制开关。
丨产品特点
--自力式结构，不依赖外部电源，安全可靠
--灵敏度高、关阀时间短
--低功耗，工作电流≤3A,待机电流≤10mA
--阀体采用双阻断设计，密封性能优异
--智能化程度高，可实现远程开关阀操作，与智控阀联动操作等
--结构紧凑，集智能调压、紧急切断阀和流量计量功能为一体
丨技术参数
公称通径 DN50～DN200
公称压力 PN63～PN420
切断压力范围 （0.3-15）MPa
切断压力误差 （0.15～1.5）MPa
紧急关阀相应时间 （1～2）s
额定电压 （12～24）V
额定功率 60W
静置电流 ≤10mA
适用温度 （-29～121）℃
防爆标志 Ex db IIB T4 Gb
防护等级 IP65
通讯方式 RS485、标准MODBUS协议
丨外形尺寸

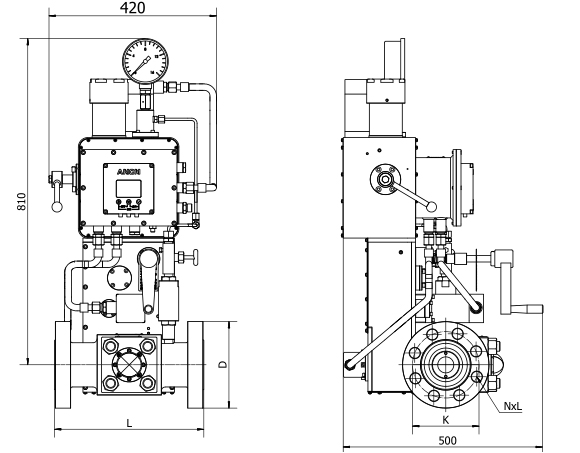

--外形尺寸如图２所示，紧急切断阀执行机构部分，宽度５００ｍｍ， 高度距离管线中心８１０ｍｍ，阀体长度如表1数据。
图2 结构尺寸图
表１ 紧急切断阀结构长度
| 公称尺寸 | PN≤PN25.0MPa | PN42.0MPa |
| 结构长度L：单位mm | ||
| DN50 | 371 | 454 |
| DN65 | 422 | 540 |
| DN80 | 473 | 584 |
| DN100 | 549 | 683 |
| DN150 | 711 | 927 |
| DN200 | 841 | 1038 |

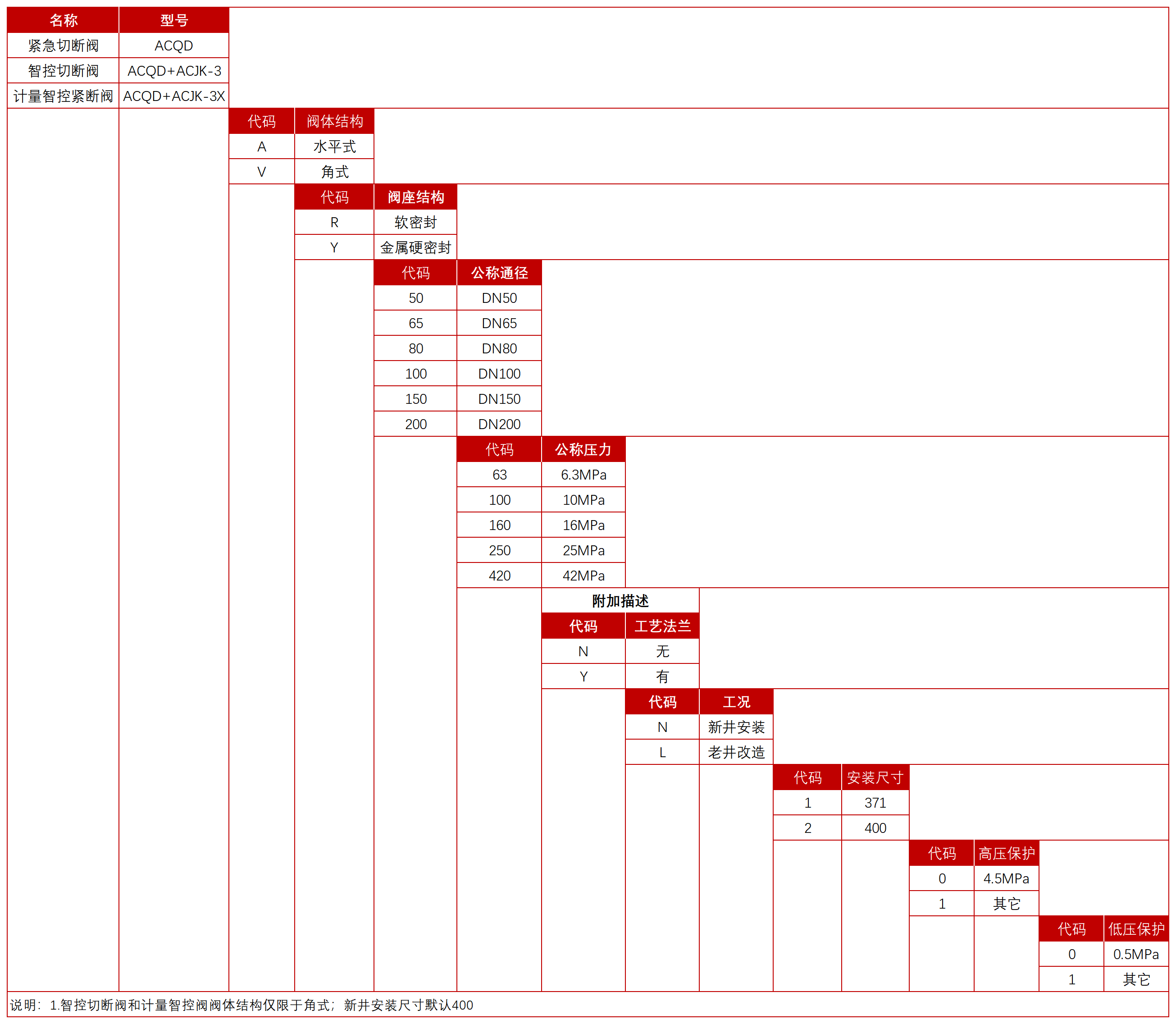

丨产品选型
