▍产品简介
ACD-302H 电动单法兰压力变送器是我公司推出的高精度、高稳定性的数显压力变送器产品。该产品采用先进的数字化温度补偿及非线性修正技术，结合成熟的压力变送器设计制造技术，确保压力测量的精度和稳定性。产品取得双防爆认证，适用于有防爆要求的场所，产品采用宽温液晶显示及金属铸件壳体，可适用较为严酷的工况条件。

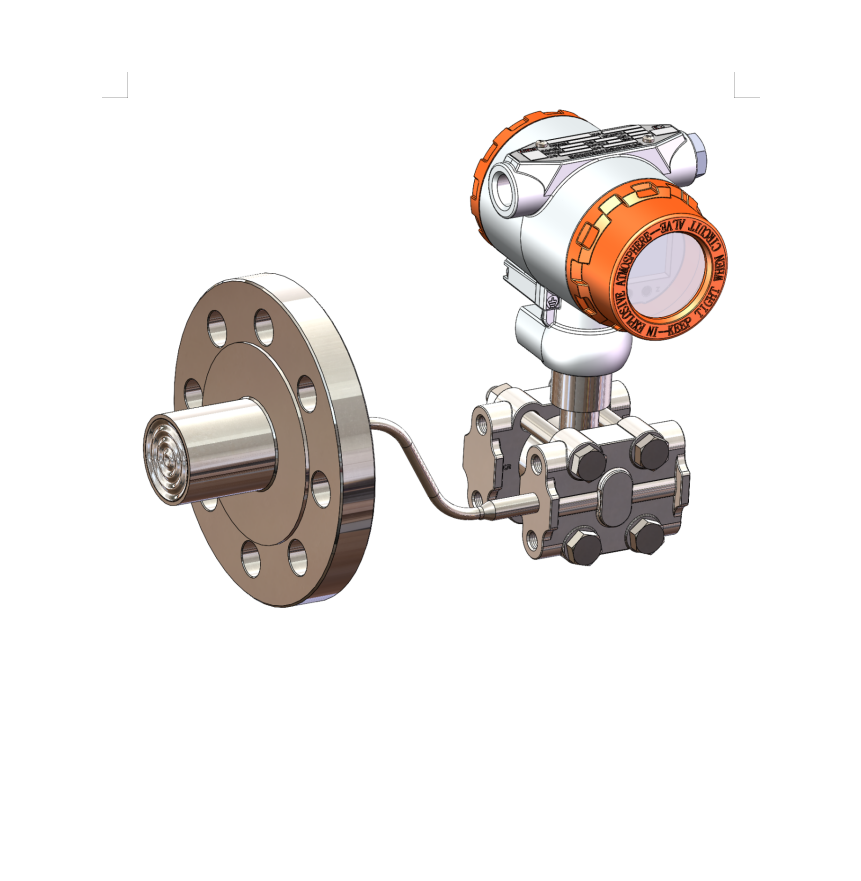

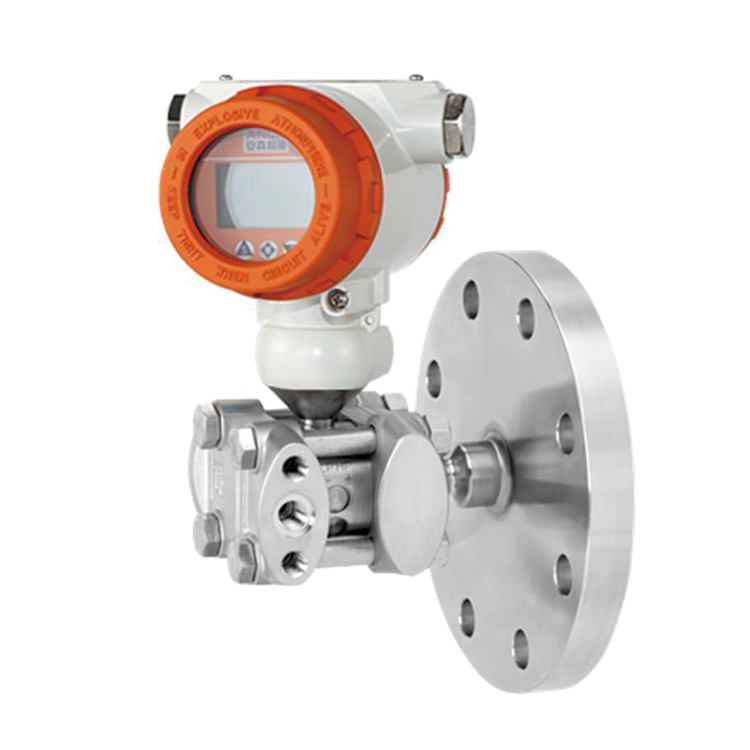

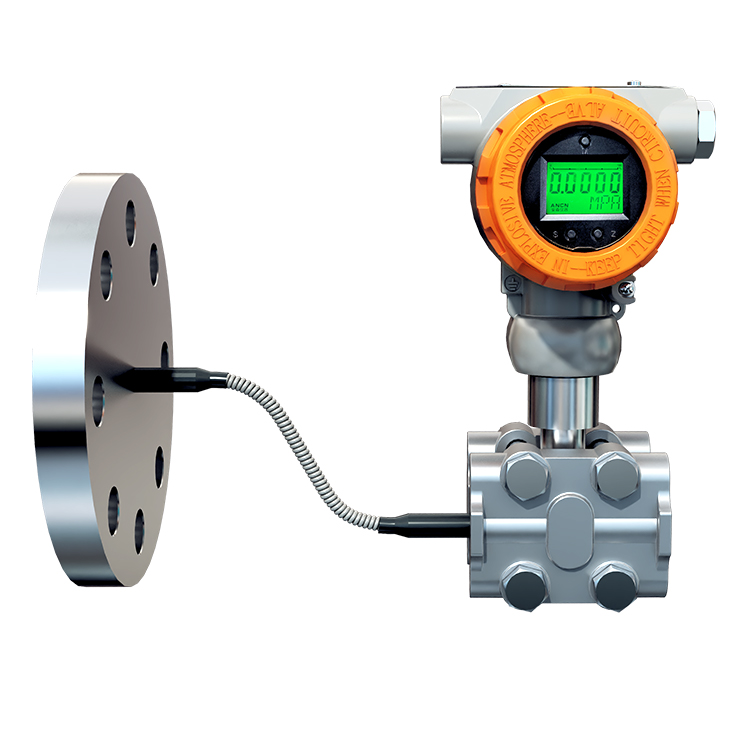

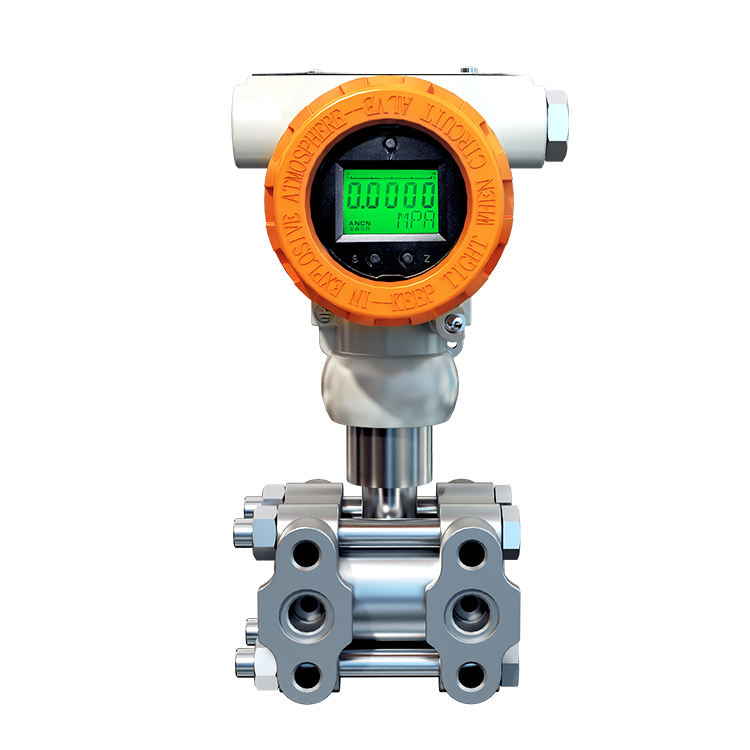

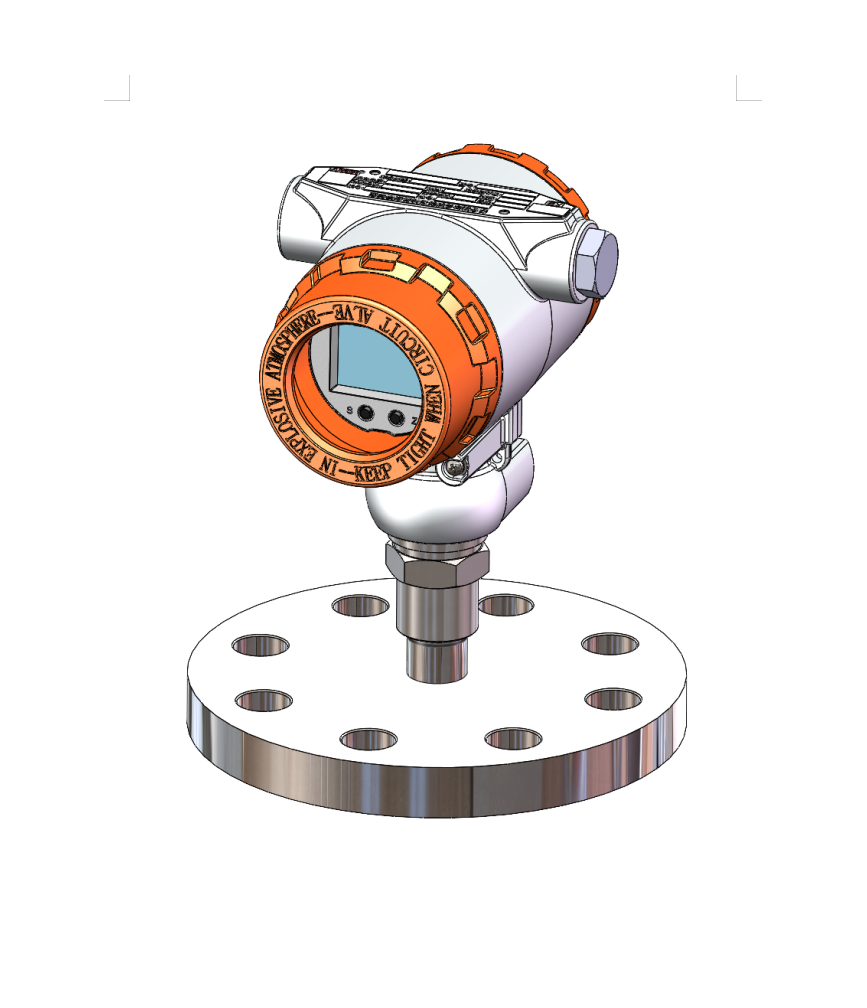

▍产品展示
▍产品应用
在所有行业的关键过程应用中都表现出卓越的可靠性、精确度和长期稳定性。传输来自压力传感单元的转换信号，可采用 HART、MODBUS-RTU 通信，传输电流和电压信号。仪表背光显示，坚固耐用的外壳，适合现场安装，能在条件苛刻的过程区域直接应用。ACD 单法兰毛细管远传压力变送器在多个工业领域中有着广泛的应用，主要得益于其高精度、高稳定性、易于安装与维护以及能够适应恶劣工况环境等特点。
主要的应用领域包括：
主要的应用领域包括：
-石油行业
-化工行业
-电力行业
-市政建设
-工业过程测量
-制药工业
-食品加工
-化工行业
-电力行业
-市政建设
-工业过程测量
-制药工业
-食品加工
▍产品特点
-背光显示屏，大测量值、柱状图和状态显示；
-远距离可组网 RS485，Modbus-RTU 通讯协议；
-HART 通讯，可使用手持终端或 PC 进行变送器操作；
-具有完善的数据备份与恢复功能，现场免维护；
-双防爆认证，适合Ex db、Ex ia 场合；
-量程覆盖广，-100kPa～6kPa～250MPa；
-远距离可组网 RS485，Modbus-RTU 通讯协议；
-HART 通讯，可使用手持终端或 PC 进行变送器操作；
-具有完善的数据备份与恢复功能，现场免维护；
-双防爆认证，适合Ex db、Ex ia 场合；
-量程覆盖广，-100kPa～6kPa～250MPa；
-高过载保护膜片，实现大压力过载保护功能；
-量程比最高可达 100：1，测量范围调整灵活；
-高可靠 EMC 保护电路设计，有效降低电磁干扰；
-量程比最高可达 100：1，测量范围调整灵活；
-高可靠 EMC 保护电路设计，有效降低电磁干扰；
-多种过程接口，特殊接口可定制；
-支持法兰隔膜远传：
法兰标准 HG/T-20592、HG/T-20615、EN1092-1、ANSI/ASME B16.5
法兰口径 DN50、DN80、DN100、2inch、3inch、4inch
压力等级 PN10～PN100、Class 150～Class 600
法兰密封面 RF 突面、FM 凹面、M 凸面、RJ 环连接面
法兰材质 304、316L
毛细管长度 （1～10）m
-硅油、惰性填充液等，支持适应不同温度范围要求的填充液
-支持多种接液膜片材质，316L、哈氏合金 C-276、钽、钛、蒙乃尔、喷涂四氟、镀金等
-响应时间100ms
▍核心参数

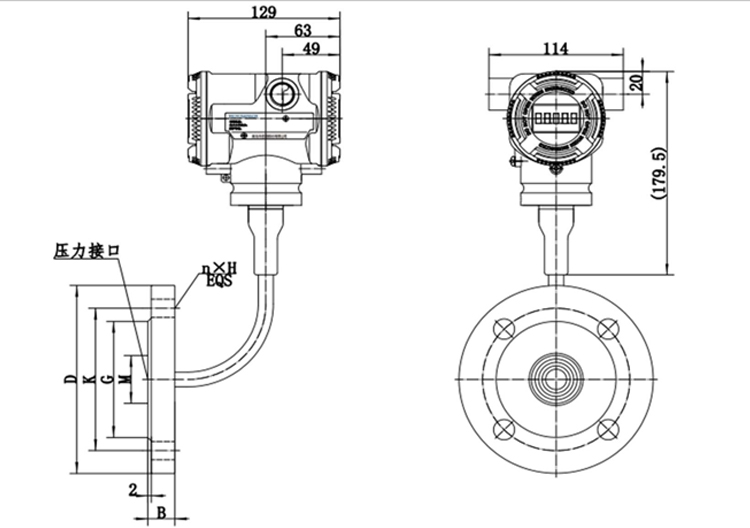

▍外形尺寸-响应时间100ms

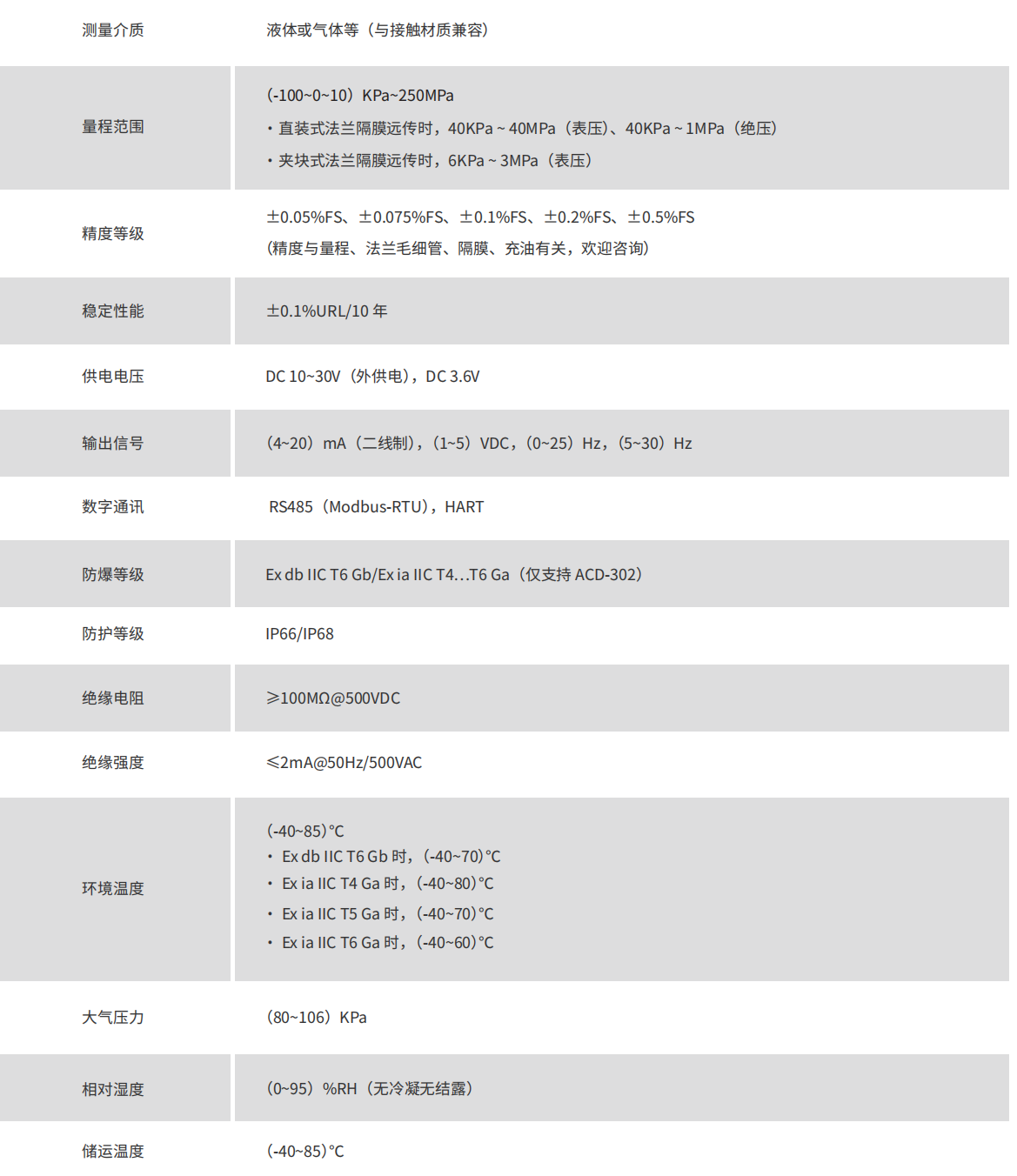

▍核心参数
测量介质：
液体或气体等（与接触材质兼容）
量程范围：
-100kPa…0kPa ～ 10kPa…250MPa
· 直装式法兰隔膜远传时，40KPa ~ 40MPa（表压）、40KPa ~ 1MPa（绝压）
· 夹块式法兰隔膜远传时，6KPa ~ 3MPa（表压）
精度等级：±0.05%FS、±0.075%FS、±0.1%FS、±0.2%FS、±0.5%FS
（精度与量程、法兰毛细管、隔膜、充油有关，欢迎咨询）
稳定性能：±0.2%URL/15 年
供电电压：DC 10~30V（外供电），DC 3.6V（内电池）
输出信号：（4~20）mA（二线制），（1~5）VDC，（0~25）Hz，（5~30）Hz
数字通讯：RS485（Modbus-RTU），HART
防爆等级：Ex db IIC T6 Gb/Ex ia IIC T4…T6 Ga（仅支持 ACD-302）
防护等级：IP66/IP68
绝缘电阻：≥100MΩ@500VDC
绝缘强度：≤2mA@50Hz/500VAC
环境温度：-40℃~85℃
· Ex db IIC T6 Gb 时，（-40 ～ 70）℃
· Ex ia IIC T4 Ga 时，（-40 ～ 80）℃
· Ex ia IIC T5 Ga 时，（-40 ～ 70）℃
· Ex ia IIC T6 Ga 时，（-40 ～ 60）℃
大气压力：80kPa~106kPa
相对湿度：0%RH~95%RH（无冷凝无结露）
储运温度：-40℃~85℃

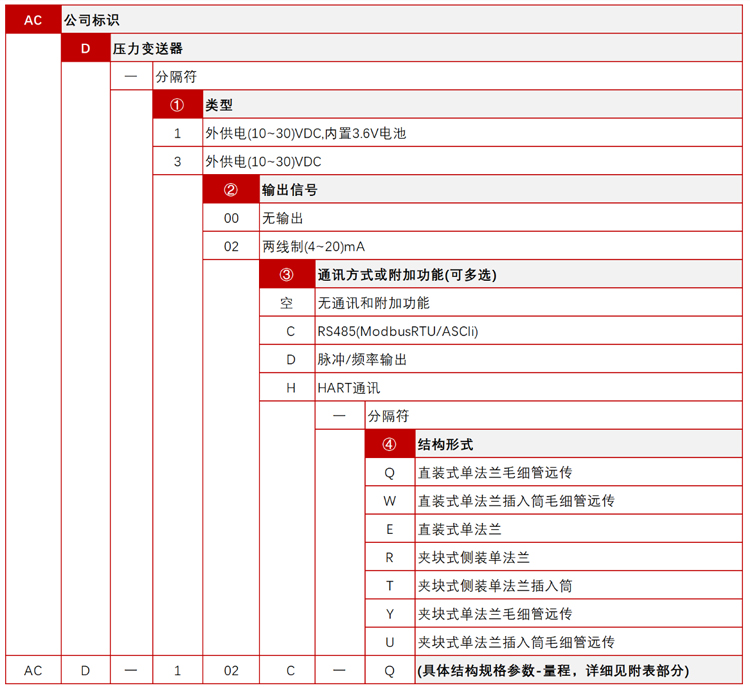

▍产品选型
