▍产品简介

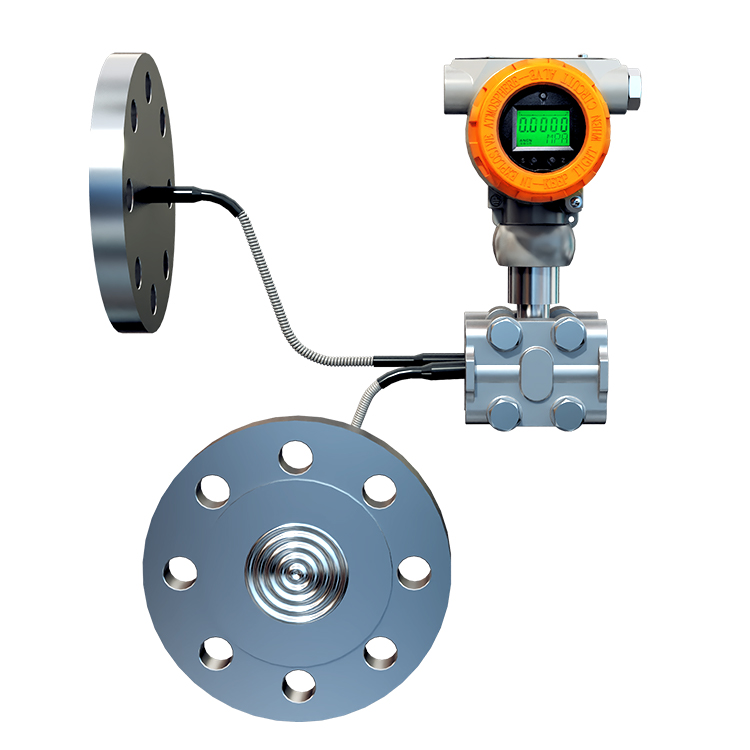

ACD-3151H 远传毛细管法兰变送器是我公司推出的一款采用先进单晶硅压阻技术，具备高精度、高稳定性的数显差压变送器产品。该产品用于测量液体，气体或蒸汽的液位、密度、以及压力，将差压信号转化为 4mA~20mA DC 模拟电流信号输出，同时可通过通信设备实现远程设定、监控等功能。适合苛刻的流程化工业领域。产品取得防爆认证，适用于有防爆要求的场所，产品采用宽温液晶显示及金属铸件壳体，可适用较为严酷的工况条件。
▍产品应用
-远距离可组网RS485，Modbus-RTU通讯协议
-HART通讯，可使用手持终端或PC进行变送器操作
-具有完善的数据备份与恢复功能，现场免维护
-通过防爆认证，适合Ex db、Ex ia 场合
-量程覆盖广，6kPa～3MPa
在所有行业的关键过程应用中都表现出卓越的可靠性、精确度和长期稳定性。传输来自压力传感单元的转换信号，可采用 HART、MODBUS-RTU 通信，传输电流和电压信号。仪表背光显示，坚固耐用的外壳，适合现场安装，能在条件苛刻的过程区域直接应用。
ACD-3151 远传毛细管法兰变送器在多个工业领域中有着广泛的应用，主要得益于其高精度、高稳定性、易于安装与维护以及能够适应恶劣工况环境等特点。
ACD-3151 远传毛细管法兰变送器在多个工业领域中有着广泛的应用，主要得益于其高精度、高稳定性、易于安装与维护以及能够适应恶劣工况环境等特点。
主要的应用领域包括：
-石油行业
-化工行业
-电力行业
-市政建设
-工业过程测量
-环保与新能源行业
-制药工业
-食品加工
▍产品特点
-背光显示屏，大测量值、柱状图和状态显示-化工行业
-电力行业
-市政建设
-工业过程测量
-环保与新能源行业
-制药工业
-食品加工
▍产品特点
-远距离可组网RS485，Modbus-RTU通讯协议
-HART通讯，可使用手持终端或PC进行变送器操作
-具有完善的数据备份与恢复功能，现场免维护
-通过防爆认证，适合Ex db、Ex ia 场合
-量程覆盖广，6kPa～3MPa
-采用单晶硅压阻技术，性能稳定，精度最高可达±0.05%FS
-量程比100：1，测量范围调整灵活
-高稳定性，可达±0.2%URL/15 年
-高过载保护膜片，实现大压力过载保护功能
-采用高性能 EMC 防护电路模块，有效降低电磁扰动对产品的输出影响
-支持法兰隔膜远传：
-支持多种接液膜片材质，316L、哈氏合金 C-276、钽、钛、蒙乃尔、喷涂四氟、镀金等
-响应时间100ms
▍产品参数
测量介质：液体或气体等（与接触材质兼容）
量程范围：（0～6）kPa ～ 3MPa
-量程比100：1，测量范围调整灵活
-高稳定性，可达±0.2%URL/15 年
-高过载保护膜片，实现大压力过载保护功能
-采用高性能 EMC 防护电路模块，有效降低电磁扰动对产品的输出影响
-支持法兰隔膜远传：
法兰标准 HG/T-20592、HG/T-20615、EN1092-1、ANSI/ASME B16.5
法兰口径 DN50、DN80、DN100、2inch、3inch、4inch
压力等级 PN10～PN100、Class 150～Class 600
法兰密封面 RF 突面、FM 凹面、M 凸面、RJ 环连接面
法兰材质 304、316L
毛细管长度（1～10）m
-硅油、惰性填充液等，支持适应不同温度范围要求的填充液。法兰口径 DN50、DN80、DN100、2inch、3inch、4inch
压力等级 PN10～PN100、Class 150～Class 600
法兰密封面 RF 突面、FM 凹面、M 凸面、RJ 环连接面
法兰材质 304、316L
毛细管长度（1～10）m
-支持多种接液膜片材质，316L、哈氏合金 C-276、钽、钛、蒙乃尔、喷涂四氟、镀金等
-响应时间100ms
▍产品参数
量程范围：（0～6）kPa ～ 3MPa
精度等级：±0.05%FS、±0.075%FS、±0.1%FS、±0.2%FS、±0.5%FS
稳定性能：±0.2%URL/15年
供电电压：DC 10～30V（外供电）
输出信号：（4～20）mA（二线制）
稳定性能：±0.2%URL/15年
供电电压：DC 10～30V（外供电）
输出信号：（4～20）mA（二线制）
数字通讯：RS485（Modbus-RTU），HART
防爆等级：Ex db IIC T6 Gb/Ex ia IIC T4…T6 Ga
防护等级：IP66/IP68
绝缘电阻：≥100MΩ@500VDC
绝缘强度：≤2mA@50Hz/500VAC
环境温度：（-40～85）℃
防爆等级：Ex db IIC T6 Gb/Ex ia IIC T4…T6 Ga
防护等级：IP66/IP68
绝缘电阻：≥100MΩ@500VDC
绝缘强度：≤2mA@50Hz/500VAC
环境温度：（-40～85）℃
Ex db IIC T6 Gb 时，（-40～70）℃
Ex ia IIC T4 Ga 时，（-40～85）℃
Ex ia IIC T5 Ga 时，（-40～70）℃
Ex ia IIC T6 Ga 时，（-40～60）℃
大气压力：（80～106）kPa
相对湿度：（0%～95）%RH（无冷凝无结露）
储运温度：（-40～85）℃
▍外形尺寸
▍产品选型
