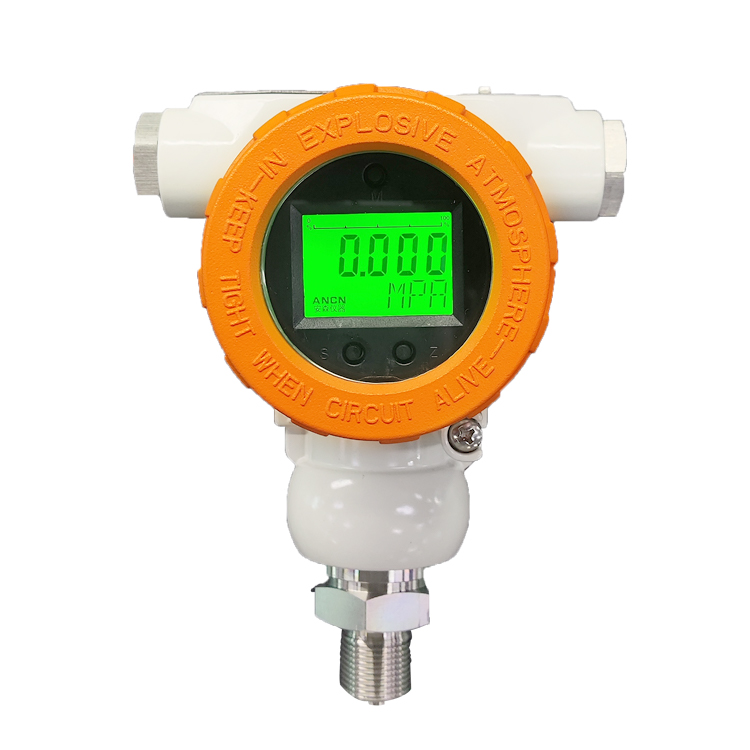

电动压力变送器

 电动压力变送器ACD-302H是我公司推出的高精度、高稳定性的数显压力变送器产品。

型号:ACD-302H

类别:压力变送器

400-005-8656

产品简介

  电动压力变送器ACD-302H是我公司推出的高精度、高稳定性的数显压力变送器产品。该产品采用先进的数字化温度补偿及非线性修正技术,结合成熟的压力变送器设计制造技术,确保压力测量的精度和稳定性。产品取得双防爆认证,适用于有防爆要求的场所,产品采用宽温液晶显示及金属铸件壳体,可适用较为严酷的工况条件。




产品应用

在所有行业的关键过程应用中都表现出卓越的可靠性、精确度和长期稳定性。传输来自压力传感单元的转换信号,可采用 HART、MODBUS-RTU 通信,传输电流和电压信号。仪表背光显示,坚固耐用的外壳,适合现场安装,能在条件苛刻的过程区域直接应用。根据具体技术规格,可以与不同的连接头、扩展件(颈管)和过程连接器配合使用。因此,这些压力变送器适用于以下领域的大量技术应用:
 -石油行业
 -化工行业
 -电力行业
 -市政建设
 -工业过程测量
 -制药工业
 -⾷品加工


产品特点

背光显示屏,大测量值、柱状图和状态显示
远距离可组网 RS485,Modbus-RTU 通讯协议
HART 通讯,可使用手持终端或 PC 进行变送器操作
具有完善的数据备份与恢复功能,现场免维护
双防爆认证,适合 Ex db、Ex ia 场合
量程覆盖广,-100kPa…0kPa ~ 10kPa…250MPa
高过载保护膜片,实现大压力过载保护功能
量程比最高可达 100:1,测量范围调整灵活
响应时间100ms


产品参数

测量介质:液体或气体等(与接触材质兼容)
量程范围:(-100~0~10)KPa~250MPa
· 直装式法兰隔膜远传时,40KPa ~ 40MPa(表压)、40KPa ~ 1MPa(绝压)
· 夹块式法兰隔膜远传时,6KPa ~ 3MPa(表压)
精度等级:±0.05%FS、±0.075%FS、±0.1%FS、±0.2%FS、±0.5%FS
(精度与量程、法兰毛细管、隔膜、充油有关,欢迎咨询)
稳定性能:±0.2%URL/15 年
供电电压:DC 10~30V(外供电),DC 3.6V
输出信号:(4~20)mA(二线制),(1~5)VDC,(0~25)Hz,(5~30)Hz
数字通讯:RS485(Modbus-RTU),HART
防爆等级:Ex db IIC T6 Gb/Ex ia IIC T4…T6 Ga(仅支持 ACD-302)
防护等级:IP66/IP68
绝缘电阻:≥100MΩ@500VDC
绝缘强度:≤2mA@50Hz/500VAC
环境温度:-40℃~85℃
· Ex db IIC T6 Gb 时,(-40 ~ 70)℃
· Ex ia IIC T4 Ga 时,(-40 ~ 80)℃
· Ex ia IIC T5 Ga 时,(-40 ~ 70)℃
· Ex ia IIC T6 Ga 时,(-40 ~ 60)℃
大气压力:(80 ~ 106)KPa
相对湿度:(0 ~ 95)%RH(无冷凝无结露)
储运温度:(-40 ~ 85)℃

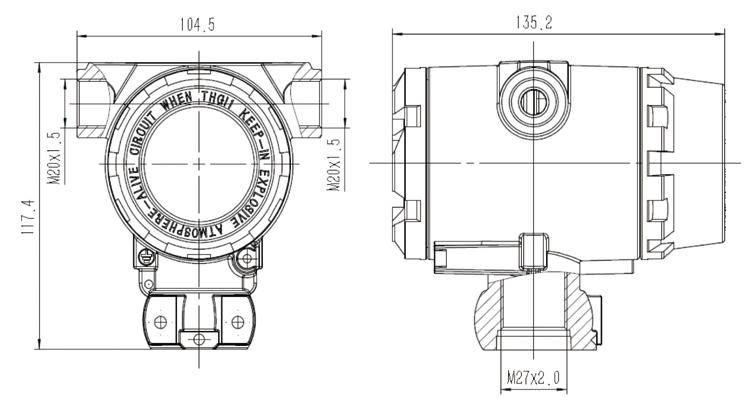

  外形尺寸:(单位:mm)

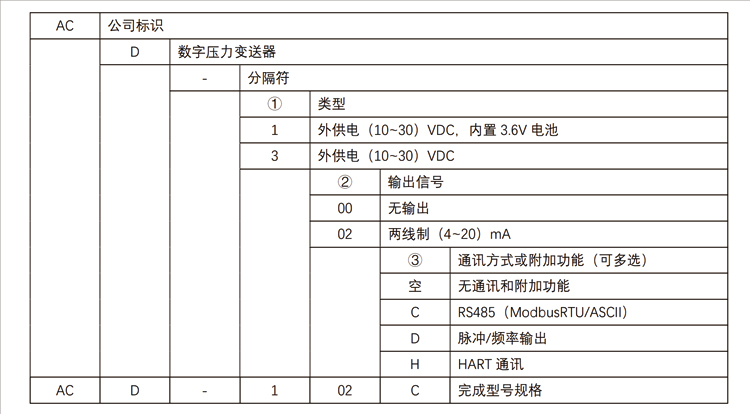

产品选型
