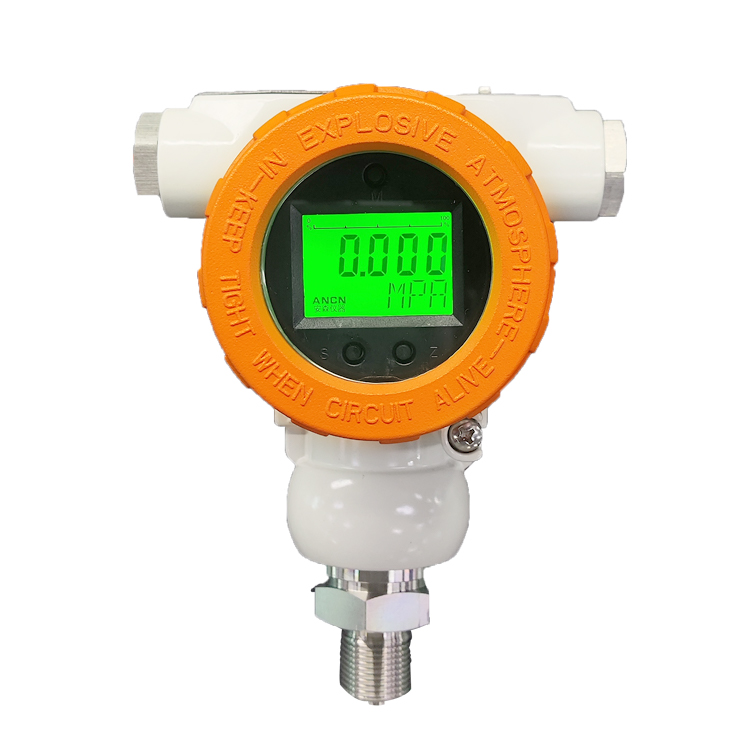

高压力变送器ACD-102

ACD系列高压力变送器是我公司自主研制生产的高精度智能压力测量仪表。该变送器主要由压力传感器、信号处理电路以及变送输出电路组成。压力传感器采用进口传感器,性能优越。

型号:ACD-102

类别:高压力变送器

400-005-8656

产品简介
  ACD系列高压力变送器是我公司自主研制生产的高精度智能压力测量仪表。该变送器主要由压力传感器、信号处理电路以及变送输出电路组成。压力传感器采用进口传感器,性能优越,具有精度高、抗腐蚀、抗冲击、抗震动、高稳定性等优点;信号处理电路采用最新超低功耗处理器和信号处理芯片及电源管理芯片组成。该仪表外观精致、小巧、美观,使用操作简单。








产品应用

  -适合野外或恶劣环替代进口的压力变送器;
  -境下全天候采集或通讯;
  -油井、气井的压力监测和远传;
  -适合大面积的压力参数组网采集;
  -满足腐蚀性、冲击性、震动性等场所压力采集需求;
  -配套 AncnView-T 智能仪表监测软件;



产品特点

    -体积小,重量轻,外形美观,大方
   -采集时间可设置,最快响应时间100ms
   -抗电磁和射频干扰技术
   -信号全隔离技术
   -内外电自动切换技术
   -零点自稳技术
   -温度补偿技术
   -白色背光,显示清晰
   -变送器量程可迁移,量程比最高可达100:1
   -输出电流分辨率可达到3uA
   -可选RS485、HART通讯,和4~20mA电流输出
   -永不掉线通讯技术,总线支持255台RS485设备



产品参数

        显示单位:


        Pa(帕斯卡)、kPa(千帕)、MPa(兆帕)、psi(磅)、bar(巴)、mbar(豪巴)、kgf/cm2(公斤力/平方厘米)、inH2O(英寸水柱)、mmH2O(毫米水柱)、inHg(英寸汞柱)、mmHg(毫米汞柱)

        测量范围:

        表压:-0.1MPa~0~260MPa
        差压:0~500Pa~4MPa
        绝压:0~0.035MPa~60MPa


        准确度等级:0.05级、0.075级、0.1级、0.2级、0.5级

        长期稳定性:优于15年±0.2%URL

        输出信号:(4~20)mA 、5~30Hz 、脉冲等

        通讯方式:RS485、Hart(同时兼容MODBUS RTU和安森自由协议)


        阻尼时间:(0.1~10)秒,默认0.2秒,时间可自主设置

        过载压力:1.5~3倍的量程,视测量范围而定

        外供电源:102C:(10~30)VDC
                            102D:(4.5~36)VDC
                            (24V典型)或5V直流

        内部供电:3.6V锂电池
(内置电池EMC特性受限)

        负载能力:        U--环路电压(V)  RL--允许负载电阻(Ω)

        环境温度:(-40~85)℃;(-30~80)℃带LCD表头

        变送器参数:响应时间≤100ms,变送器量程比≥100:1

        大气压力:(86~106)kPa

        存储温度:(-40~80)℃

        补偿温度:(-10~50)℃

        其他:校正参比环境温度:20℃±2℃

        测量介质温度:常规(-40~120)℃、宽温(-60~150)℃

        显示方式:五位数字背光显示+百分比棒形图;模拟表头;无表头

        防爆级别:Exd IIC T6 Gb

        防护等级:IP65 / IP66 / IP67


        过载压力:量程的(1.5~3)倍,视测量范围而定

        安装方式:①径向 ②分体 ③支架安装 ④直接安装

        软件配置:AncnView-T智能仪表检测软件(带RS485通讯),实时显示仪表数据,自动记录,自动绘制压力曲线,可导出至Excel表格,读取、打印、保存

        过程连接:
        公制:M20x1.5、M14x1.5、M14x1等
        英/美标:G1/2、G3/4、G1/8、G3/8、NPT 1/2、NPT 1/4、NPT 1/8等

        电气接口:M20×1.5(内螺纹),可定制

        过程接口:M20×1.5(外螺纹),可定制

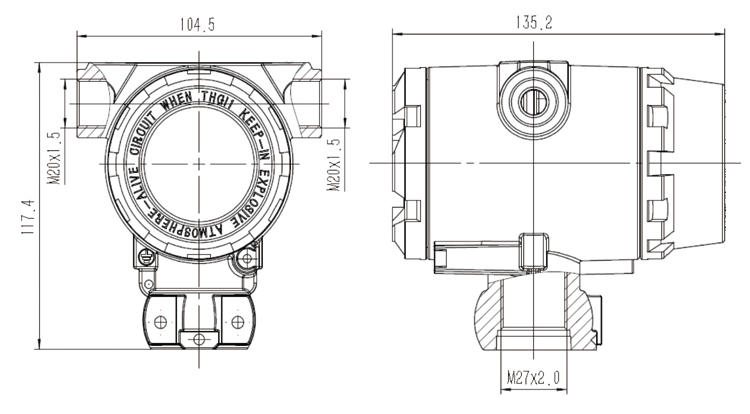

  外形尺寸:(单位:mm)

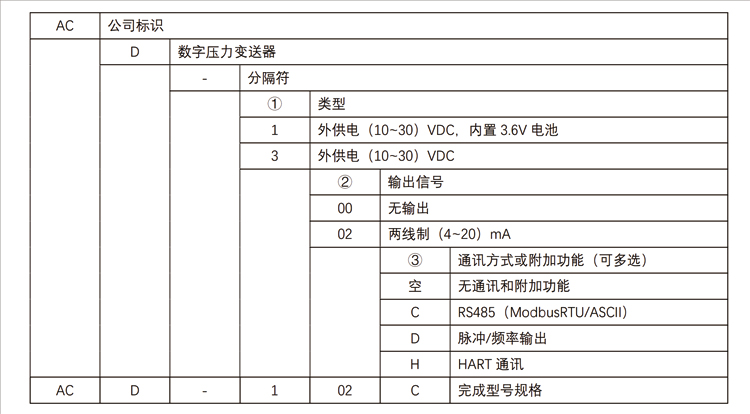

产品选型
