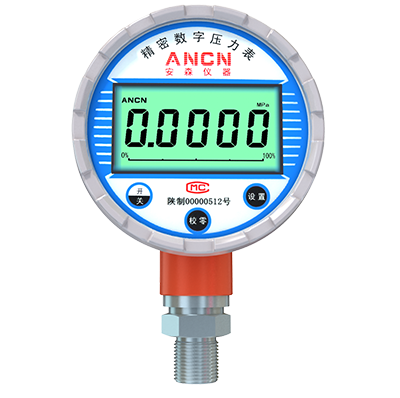

数字压力表ACD-200

品牌:安森仪器

西安安森智能仪器有限公司数字压力仪表系列产品数字压力表ACD-200产品介绍

型号:ACD-200

类别:数字压力表

400-005-8656

产品简介
  ACD-200数字压力表是采用了先进微功耗器件以及完善的软件技术,内置的锂电池可连续工作5~10年;大屏幕液晶显示窗 ;五位显示,十分醒目,非常适合于现场及实验室使用 。









数字压力表ACD-200背面展示图1


产品专利

  实用新型专利证书

  ①ZL2008 2 0028605.1  《数字仪表的按键和显示装置
  ZL2015 2 0269374.3  《一种仪表供电锂电池
  ③ZL2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路
  ④ZL2014 2 0475830.5  《一种压力、温度仪表表头

  外观设计专利证书
  ⑤ZL2014 3 0300364.2  《
压力、温度仪表表头
  ZL2008 3 0019531.0  《仪表(压力测试表)


产品应用

  -满足腐蚀性、冲击性、震动性等场所压力显示;
  -满足实验室和工业现场高精度压力采集需求;
  -替代传统指针压力表,可做标准压力表;

产品特点
  -11种单位显示,自由设置;
  -采集速度(0.25~10)秒/次,自由设置;
  -供电电池为开发式设计,方便随时更换;
  -按键为磁笔感应式设计,免除干扰,不易损坏;
  -宽大屏幕五位液晶显示,十分醒目;
  -显示压力百分比棒形图,直观易懂;
  -温度自动补偿技术,恶劣环境下降低误差;
  -零点自稳技术,增加仪表稳定性;


产品参数

  显示单位
  Pa(帕斯卡)、kPa(千帕)、MPa兆帕)
  psi(磅)、bar(巴)、mbar(毫巴)
  kgf/cm2(公斤力/立方厘米)
  inH2O(英寸水柱)、mmH2O(毫米水柱)
  inHg(英寸汞柱)、mmHg(毫米汞柱)


  测量范围
  表压:-0.1MPa~0MPa~…~260MPa
  差压:0~500Pa~...~3.5MPa
  绝压:0~0.035MPa~...~60MPa


  准确度等级
  0.05级、0.1级、0.2级、0.5级


  供电方式
  内置1节3.6V高性能锂电池


  采集速度
  (0.25~10)秒/次,默认0.5秒/次,时间可设置


  稳定性能
  优于0.1%FS/年



  电池工作时间
  内置3.6v高性能锂电池,参考条件:(16~25)℃





  环境温度
  (-30~70)℃

  相对湿度
  <90%

  大气压力
  (86~106)kPa

  其他
        校正参比环境温度:20℃±2℃
  0.05级时仪表工作环境温度:(0~50)℃

  测量介质温度情况
  常规(-40~120)℃,
  宽温(-60~150)℃


  显示方式
  五位数字显示+百分比棒形图


  防护等级
  IP65

  防爆等级
  ExiaIICT4 Ga

  过载压力
  量程的(1.5~3)倍,视测量范围而定


  过程连接
  公  制:M20×1.5、M14×1.5、M14×1等
  英/美标:G1/2、G3/4、G1/8、G3/8
       NPT 1/2、NPT 1/4、NPT 1/8等


安装方式
  ①径向  ②轴向  ③盘装  ④分体

  外形尺寸:(单位:mm)


径向尺寸
