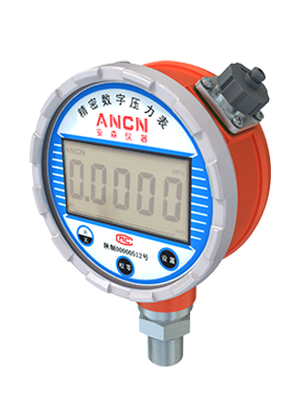

数字压力表ACD-201

品牌:安森仪器

西安安森智能仪器有限公司数字压力仪表系列产品数字压力表ACD-201产品介绍

型号:ACD-201

类别:数字压力表

400-005-8656

产品简介
  ACD-201远传式数字压力表是在就地显示数字压力表的基础上增加了可远传输出的通信模块,具有RS485通讯、USB通讯、(4~20)mA电流信号等输出方式,配合通讯软件可直接与计算机通讯,对检测数据进行保存、处理和报表输出;采用信号全隔离设计,杜绝干扰;内置锂电池供电,寿命5~8年,在外供电断开时依然可以稳定采集压力(通讯功能失效)。外形具有径向、轴向和盘装可选。

产品专利

  实用新型专利证书

  ①ZL2008 2 0028605.1  《数字仪表的按键和显示装置
  ZL2015 2 0269374.3  《一种仪表供电锂电池
  ③ZL2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路
  ④ZL2014 2 0475830.5  《一种压力、温度仪表表头

  外观设计专利证书
  ⑤ZL2014 3 0300364.2  《
压力、温度仪表表头
  ZL2008 3 0019531.0  《仪表(压力测试表)




数字压力表ACD-201背面展示图1


产品应用
  -实验室数字通讯采集压力,在计算机上实现数据存储和处理 ;
  -用于校验压力(差压)变送器、精密压力表、普通压力表;
  -血压计等其它压力仪器仪表,配套计量软件;
  -精度达到0.05级,满足高精度压力采集需求;
  -满足腐蚀性、冲击性、震动性等场所压力采集需求;
  -替代指针精密压力表,可做标准压力表;
  -满足各行业的计量检测标准仪表需求;

产品特点
  -11种单位显示,自由设置
  -采集速度(0.25~10)秒/次,自由设置;
  -可选RS485通讯、USB通讯、(4~20)mA电流输出;
  -永不掉线通讯技术,总线支持255台RS485子设备;
  -超级电源管理技术,电池寿命可达5~8年;
  -信号全隔离技术,抗电磁和射频干扰技术;
  -按键为磁笔感应式设计,免除干扰,不易损坏;
  -宽大屏幕五位液晶显示,十分醒目;
  -显示压力百分比棒形图,直观易懂;
  -温度自动补偿技术,恶劣环境下降低误差;
  -零点自稳技术,增加仪表稳定性;


产品参数
  显示单位
  Pa(帕斯卡)、kPa(千帕)、MPa兆帕)
  psi(磅)、bar(巴)、mbar(毫巴)
  kgf/cm2(公斤力/立方厘米)
  inH2O(英寸水柱)、mmH2O(毫米水柱)
  inHg(英寸汞柱)、mmHg(毫米汞柱)

  测量范围
  表压:-0.1MPa~0~...~260MPa
  差压:0~500Pa~...~3.5MPa
  绝压:0~0.035MPa~...~60MPa

  准确度等级
  0.05级 、0.1级 、0.2级、0.5级

  输出信号
  (4~20)mA(24V直流,两线制)、(1~5)V(24V直流,三线制)

  通讯方式
  RS485 、USB

  量程迁移
  建议不超过 3:1 (针对电流输出信号)

  负载能力
  RL  = U-12(V) / 0.02(A)
  U--环路电压(V)
  RL--允许负载电阻(Ω)

  供电方式
  内电:内置1节3.6V高性能锂电池
  外电:(10~30)V直流

  采集速度
  (0.25~10)秒/次,默认0.5秒/次,时间可设置

  稳定性能
  优于0.1%FS/年

  电池工作时间
  内置3.6v高性能锂电池,参考条件:(16~25)℃


  环境温度
  (-30~70)℃

  相对湿度
  <90%

  大气压力
  (86~106)kPa

  其他
  校正参比环境温度20℃±2℃
  0.05级时仪表工作环境温度:(0~50)℃

  测量介质温度情况
  常规(-40~120)℃
  宽温(-60~150)℃

  显示方式
  五位数字显示+百分比棒形图

  防护等级
  IP65

  防爆等级
  ExiaIICT4 Ga

  过载压力
  量程的(1.5~3)倍,视测量范围而定

  软件配置
  AncnView-T智能仪表检测软件(带RS485、USB通讯)实时显示仪表数据,自动记录,自动绘制压力曲线,可导出至Excel表格,读取、打印、保存。

  过程连接
  公  制:M20×1.5、M14×1.5、M14×1等
  英/美标:G1/2、G3/4、G1/8、G3/8
       NPT 1/2、NPT 1/4、NPT 1/8等

安装方式
  ①径向  ②轴向  ③盘装  ④分体

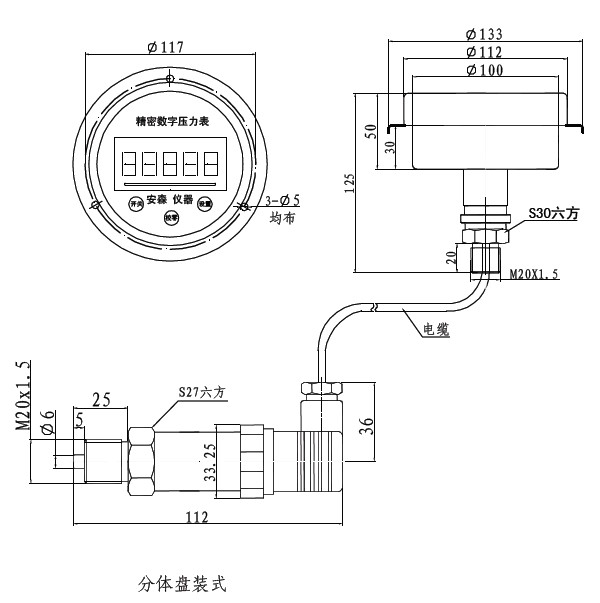

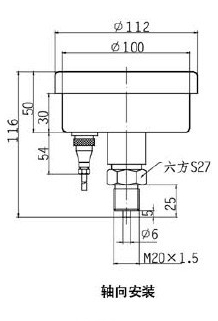

  外形尺寸:(单位:mm)





产品选型
